Les systèmes « air/eau »
Les systèmes de climatisation

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

Cet article est une présentation complète des systèmes de climatisation. Il détaille principe, mode d’implantation, avantages et inconvénients des quatre différentes solutions existantes.

Dans les systèmes dits air/eau, la charge thermique est principalement transportée par de l’eau (chaude ou glacée) circulant dans des batteries d’échange. L’installation de tuyauteries est plus simple que celles des gaines, pour en plus un encombrement plus faible. Un ventilateur, associé éventuellement à une arrivée d’air neuf, assure le recyclage de l’air ambiant.

Dans les systèmes dits tout air, la climatisation est assurée en totalité par de l’air véhiculé dans un réseau de gaines. Des variantes existent selon la vitesse de l’air et le nombre de gaines de soufflage, la plus utilisée de nos jours étant le système basse vitesse « simple gaine ».

Les plafonds dits froids fonctionnent eux en grande partie par rayonnement et partiellement par convection. De mise en œuvre assez lourde, ils assurent cependant un très bon confort. Les systèmes de réfrigération directe sont basés sur le principe de la détente directe d’un fluide frigorigène. Systèmes autonomes monosplits ou multisplits, possédant une ou plusieurs unités extérieures, ces solutions sont en forte progression depuis ces dernières années.

Cet article est réservé aux abonnés.
Il vous reste 93% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

VERSIONS

Il existe d'autres versions de cet article :

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba2770


Cet article fait partie de l’offre

Techniques du bâtiment : le second oeuvre et les lots techniques

(90 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Plan de la page

Principe

Dans ces systèmes, le chauffage et le refroidissement des locaux ne sont réalisés qu’en faible partie au moyen d’air provenant des centrales de traitement d’air.

La charge thermique locale est compensée principalement par l’eau chaude (ou de l’électricité) ou de l’eau glacée circulant dans des batteries d’échange incorporées dans les unités terminales.

Ces solutions ont l’avantage d’assurer en grande partie le transport de l’énergie de chaleur ou de froid à partir de tuyauteries plus faciles à mettre en œuvre et moins encombrantes que des gaines. À titre d’exemple, rappelons que pour transporter une puissance de 10 kW, il faut une section de canalisation environ 100 fois plus importante avec une gaine d’air qu’avec une tuyauterie d’eau chaude.

Parmi les systèmes « air/eau » citons :

  • le système par induction (ou éjecto-convecteur) ;
  • le système par ventilo-convecteur ;
  • le système MTA ;
  • le système par pompes à chaleur (PAC) réversibles sur boucle d’eau.

I - Le système par induction (ou éjecto-convecteur)

Principe du système par induction

Ce système est peu utilisé de nos jours en France, il a connu un grand intérêt entre les années 1960 et 1980 dans les immeubles surtout à usage de bureaux ( cf. Fig. 1 ).

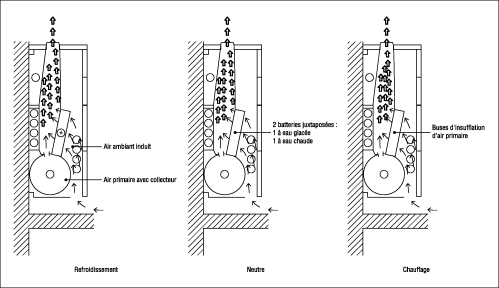

Figure n°1 - Schéma d’éjecto-convecteur (inducteur) (doc. Farex).

Le principe est...
