1 - LES MOMENTS DE FLEXION ET LES EFFORTS TRANCHANTS DES POUTRES - INTRODUCTION

Article de référence | Réf : TBA1305

Les moments de flexion et les efforts tranchants des poutres - Introduction
Les moments de flexion et les efforts tranchants des poutres

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

En charpente métallique, comment calculer les moments de flexion et les efforts tranchants sur une poutre métallique ? Comment anticiper le nombre d’inconnues, souvent important, rencontré sur ce type particulier de construction métallique ?

Il y a une méthode, issue du Génie Civil, consistant à évaluer les forces négatives et les moments de flexion jouant en sens opposé sur la poutre.

De nombreux exemples de calculs d’efforts tranchants, de déformées, et de réactions d’appuis, très détaillés, sont donnés pour :

  • des consoles ;

  • des poutres sur appuis simples ;

  • des poutres encastrées (partiellement ou totalement) ;

  • des poutres droites continues sur appuis simples (avec des charges uniformes, positionnées sur 4 appuis, à 2 ou 3 travées,… ce jusqu’à 8 travées).

Le lecteur trouvera ici des applications concrètes aux équations universelles de la résistance des matériaux, la méthode de calcul par balancement de moments, ainsi que la mise en œuvre de l’équation de Navier-Bresse (réservées aux cas généraux des poutres droites ou à grand rayon de courbure).

Enrichi de nombreux diagrammes, l’article fournit une approche complète du dimensionnement des éléments d’ossatures en acier rencontrés dans diverses situations architecturales.

Cet article est réservé aux abonnés.
Il vous reste 93% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1305


Cet article fait partie de l’offre

Techniques du bâtiment : l'enveloppe du bâtiment

(130 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Plan de la page

I - Signes

Méthode

En charpente métallique on compte dorénavant comme en génie civil, sens conventionnel identique aux mathématiques ( cf .  Fig. 1 ) :

  • longueurs positives mesurées vers la droite ;
  • forces négatives orientées vers le bas ;
  • moments positifs de flexion tendant à faire tourner la section dans le sens inverse des aiguilles d’une montre.

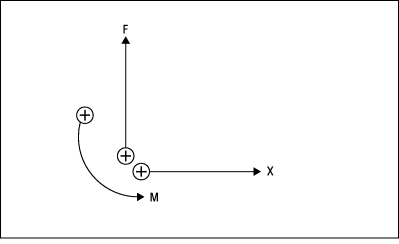

Figure n°1 - Sens positif des abscisses, forces et moments de flexion.

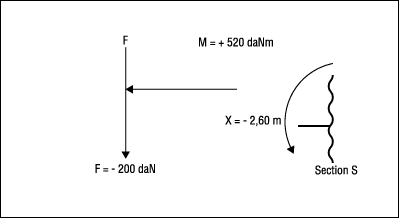

Ainsi, une charge F = 200 daN appliquée à x = – 2,60 m à gauche d’une section S engendre un moment M = x F = – 2,60 x – 200 = + 520 daN/m ( cf .  Fig. 2 ).

Au niveau de toute section, il y a évidemment équilibre entre les sollicitations exercées sur sa partie gauche et celles exercées sur sa partie droite. On choisit très généralement d’étudier cet équilibre par rapport aux forces de gauche.

Figure n°2 - Exemple de sens positifs.
