INTRODUCTION

Dans les locaux d’habitation, les normes et règlementations liées aux installations électriques sont précises et très spécifiques. Les questions d’isolation et de protection par exemple sont essentielles pour assurer la sécurité des personnes. Pour cela, plusieurs éléments clés sont à examiner attentivement.

En premier lieu, il y a le réseau de terre et ses éléments constitutifs (prise de terre, barrette de mesure, conducteur de terre, liaisons équipotentielles,…). Élément primordial en matière de sécurité, ils doivent être conçus efficacement pour bien centraliser et évacuer les courants de défaut.

Nous présenterons ensuite les appareils de protection différentielle. Ils servent à surveiller le courant résiduel consécutif à la somme des courants vectoriels des conducteurs actifs.

Autre élément de protection essentiel : éviter tout contact direct entre un utilisateur (personne ou animal) et les parties actives d’une installation (fils dénudés, borniers d’alimentation,…). Nous examinerons dans cette partie les méthodes et pratiques pour mettre en place ce type de sécurité.

De même, nous détaillerons le fonctionnement et les caractéristiques des fusibles et disjoncteurs, qui jouent un rôle central dans la lutte contre les surintensités.

Enfin, nous nous focaliserons sur les problématiques liées aux pièces d’eau, incontestablement les pièces qui présentent le plus de risque au niveau électrique.

Nous décrirons en dernier lieu les dispositifs d’arrêt d’urgence du circuit électrique, recours manuel pour couper le courant en cas de danger.

Cet article est réservé aux abonnés.
Il vous reste 95% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba2850


Cet article fait partie de l’offre

Techniques du bâtiment : le second oeuvre et les lots techniques

(90 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Plan de la page

I - Réseau de terre

Rôle et constitution

Le circuit de terre est l’un des éléments essentiels de protection des biens et des personnes. Afin d’être efficace, le circuit doit être complet. Si l’un des maillons est manquant, c’est l’ensemble du réseau de terre qui se trouve inutile.

En matière de sécurité, le réseau de terre est primordial. Celui-ci assure la centralisation, la conduite et l’évacuation des courants de défauts. En effet, la circulation d’un courant de fuite trop important entraîne automatiquement la coupure de l’alimentation électrique protégeant ainsi les personnes de tout potentiel dangereux.

Le réseau de terre est constitué des éléments suivants :

  • la prise de terre ;
  • le conducteur de terre ou canalisation principale de terre ;
  • la barrette de mesure ou borne de terre ;
  • le conducteur principal de protection reliant le tableau de répartition et la barrette de mesure de terre ;
  • la borne principale de protection raccordée sur le conducteur principal de protection ;
  • le répartiteur de terre au tableau de distribution ;
  • les conducteurs de protection de chaque circuit ;
  • la liaison équipotentielle principale reliée sur la borne principale de protection ;
  • les liaisons équipotentielles locales en salles d’eau et éventuellement supplémentaire en cuisine ;
  • les terres fonctionnelles.

La figure 1 montre l’interconnexion et la mise au même potentiel des principaux éléments constituant la prise de terre.

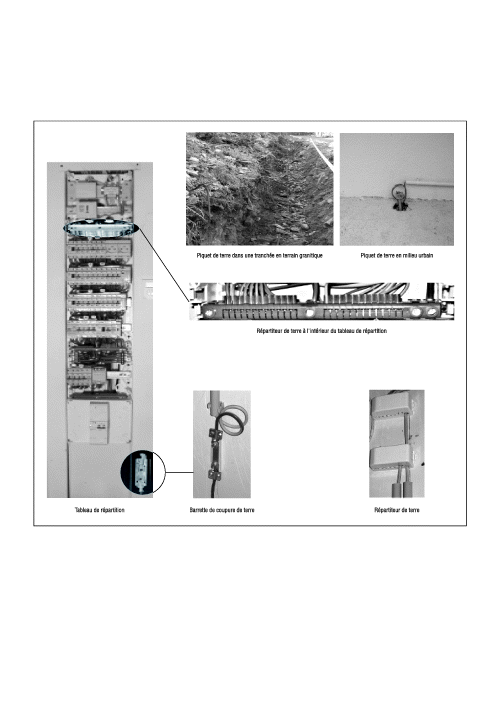

Figure n°1 - Constitution du réseau de terre.
