INTRODUCTION
Que sont exactement les arêtiers en ardoise, et ceux en ardoises biaises ? Comment aussi garantir leur étanchéité ? Ou encore que signifie le curieux terme de « raccord d’arêtier », aussi baptisé « remplissage » ? Cet article répond à ces questions et à beaucoup d’autres…
Les divers paragraphes de l’article indiquent comment se servir d’un abaque pour choisir le type de rives en arêtier, calculer les gabarits des ardoises biaises, résoudre les problèmes de pentes supérieures à 60°, et également dans quels cas privilégier des arêtiers métalliques ou des arêtiers gironnés.
La fin de l’article est consacrée aux arêtiers économiques qui se font de trois façons, en travers, bardeli, ou rang de doublage, et aux croupes normande et alsacienne.
Le lecteur est invité à lire les autres articles complétant ce vaste sujet des couvertures en ardoises :
-
l’article introductif [TBA1822] qui résume histoire, terminologie et géographie de l’ardoise; ;
-
connaître le matériau noble de l’ardoise naturelle [TBA1824] ;
-
comment « travailler » l’ardoise [TBA1826] ;
-
savoir mettre en œuvre l’ardoise [TBA1828] ;
-
poser un faîtage en ardoise [TBA1830] ;
-
installer les noues en ardoise [TBA1834] .
L'expertise technique et scientifique de référence
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : l'enveloppe du bâtiment
(130 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Présentation
Arêtiers métalliquesDéfinition
On appelle remplissage les ardoises retaillées entre le plan carré et la rive en arêtier en ardoises. Le remplissage est aussi nommé « raccord d’arêtier ».Pose

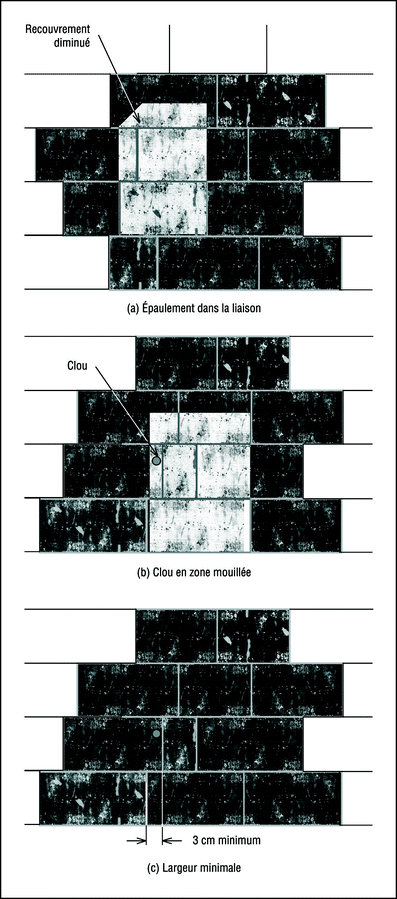

Pour des raisons de recouvrement, il faut éviter de poser des ardoises épaulées dans un remplissage. Les ardoises étant moins larges et les liaisons n’étant pas forcément dans l’axe de l’ardoise, un épaulement risquerait dans certains cas de diminuer la valeur du recouvrement ( cf . Fig. 1a ).
Dans le cas d’une couverture au clou, toutes les ardoises de remplissage sont fixées à un clou de tête. Du fait du décalage des liaisons, le clou peut se trouver dans la zone mouillée de l’ardoise, voire dans la liaison ( cf . Fig. 1b ).
Un recouvrement latéral de 3 cm au minimum doit être respecté, comme dans tout type d’ouvrage ( cf . Fig. 1c ). La largeur minimale est donc de :
- 6 cm pour une ardoise posée au clou ;
- 6 cm plus l’épaisseur d’un crochet pour une ardoise posée au crochet.
Pour des raisons esthétiques et de sécurité, on évitera de poser d’aussi petites ardoises.
Le fait de poser toutes les ardoises de remplissage à un clou ne diminue pas significativement le nombre de fixations par mètre carré car la quantité d’ardoises dans un remplissage est beaucoup plus élevée que dans un plan carré ordinaire.
Dans un remplissage, on peut trouver des ardoises qui ne sont pas recouvertes par une liaison ( cf . Fig. 2a ) ou qui ne recouvrent aucune liaison ( cf . Fig. 2b ).
Ces ardoises de remplissage n’ont qu’une liaison (soit au-dessus, soit au-dessous) et sont localement nommées « chien ».
Les ardoises de remplissage identiques se retrouvent par périodes ( cf . Fig. 3 ).
