Noues à un tranchis
Les noues en ardoise

Relu et validé le 14 févr. 2019

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

Ici on parle des « noues », c'est-à-dire l’angle rentrant formé par la rencontre de deux versants. En ardoise ou métal, les noues parachèvent l’étanchéité d’une couverture en ardoises face aux intempéries que sont les fortes pluies et la neige.

Cet article exhaustif brosse un panorama à la fois technique et géographique des noues utilisées aujourd’hui. Les multiples méthodes de pose et les pièces complémentaires nécessaires à leurs mises en place sont alternativement listées. Une succession de schémas de montage représentent autant d’exemples pédagogiques pour visualiser les gestes et conseils préconisés par l’auteur.

Le lecteur est invité à lire les autres articles complétant ce vaste sujet des couvertures en ardoises :

  • l’article introductif [TBA1822] qui résume histoire, terminologie et géographie de l’ardoise; ;

  • connaître le matériau noble de l’ardoise naturelle [TBA1824] ;

  • comment « travailler » l’ardoise [TBA1826] ;

  • savoir mettre en œuvre l’ardoise [TBA1828] ;

  • poser un faîtage en ardoise [TBA1830] ;

  • poser des arêtiers en ardoise [TBA1832] ;

Cet article est réservé aux abonnés.
Il vous reste 95% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1834


Cet article fait partie de l’offre

Techniques du bâtiment : l'enveloppe du bâtiment

(130 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Plan de la page

I - Généralités

Rangs impairs

Mis à part l’égout, tous les rangs impairs sont réalisés avec :
  • deux fendis ;
  • une grande requête ;
  • une petite approche.

Rangs pairs

Les rangs pairs sont composés de :
  • trois fendis ;
  • une petite requête ;
  • une grande approche.

Noue

La noue est raccordée :
  • au versant par un remplissage ( cf . Fig. 1 ) du côté du versant le plus plat ;
  • au versant par un tranchis ( cf . Fig. 2 ) du côté du versant le plus rapide.

Fixations

Dans le cas de couverture au crochet, les fixations sont les suivantes :
  • des clous pour les petites approches, les fendis et les requêtes ;
  • des crochets pour les grandes approches et les ardoises de remplissage ( cf . Fig. 3 ).

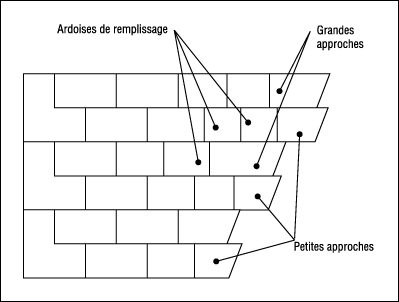

Figure n°1 - Remplissage (© J. Perronnet).

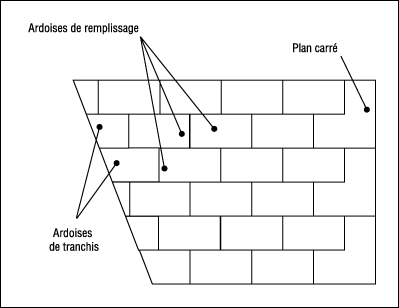

Figure n°2 - Tranchis (© J. Perronnet).
...
