Présentation

INTRODUCTION

Ici ce sont les tuiles plates de terre cuite qui sont au centre de l’article. Du fond du Moyen-âge jusqu’à l’époque industrielle, elles ont connu de nombreux changements et, finalement, une relative standardisation.

Les règles de fixation des tuiles canal, les marchés de travaux, leur mise en œuvre et le traitement des points singuliers séquencent les informations de cet article. Des dizaines de photos, de tableaux, d’exemples, de cartes géographiques et aussi de conseils pratiques apportent une richesse certaine à ce document. Rien n’est oublié, même si certains thèmes sont parfois survolés, vu l’extrême densité du sujet.

Le lecteur est donc vivement invité à lire les autres articles complétant ce sujet complexe des couvertures en tuiles :

  • tout ce qu’il faut savoir en matière de référentiels, terminologie et modèles de tuiles existantes [TBA1836] ;

  • quel est l’environnement règlementaire des couvertures en tuiles ; [TBA1842] ;

  • identifier les principes généraux des couvertures en tuiles [TBA1844] ;

  • les cas particuliers des tuiles en terre cuite à emboîtement, à glissement à relier, ou à pureau plat [TBA1846] ;

  • connaître les tuiles canal [TBA1848] ;

  • comment recueillir et évacuer les eaux pluviales [TBA1898] .

Cet article est réservé aux abonnés.
Il vous reste 92% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1864


Cet article fait partie de l’offre

Techniques du bâtiment : l'enveloppe du bâtiment

(130 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Lecture en cours
Présentation

Le pureau des tuiles plates de terre cuite

On distingue le pureau longitudinal plus généralement appelé « pureau » et le pureau transversal, souvent baptisé « largeur utile » de la tuile.

  1. Le pureau longitudinal

    Le pureau longitudinal des tuiles plates de terre cuite varie en fonction de plusieurs paramètres. La norme NF P31-204-1, DTU 40-23 (septembre 2007) « Travaux de bâtiment – Couverture en tuiles plates de tere cuite » précise la valeur du recouvrement minimum, valeur qui permet de calculer le pureau – le pureau longitudinal – et le faux-pureau conformément à la formule suivante :

    pureau = faux-pureau = (longueur de la tuile – valeur du recouvrement) / 2.

    Traditionnellement, le pureau était souvent égal au faux-pureau et donc au recouvrement, on parlait alors de « couvertures tiercées ». Aujourd’hui, les tuiles plates de plus grands formats autorisent des pureaux de longueurs plus importantes et donc bien supérieures à celles des recouvrements.

    Le DTU 40.23 prescrit une longueur de recouvrement qui peut varier entre 7 et 9 cm. Il s’agit de la valeur minimale et il demeure possible de jouer sur le recouvrement, plus précisément de l’augmenter pour répartir les rangs de tuiles de façon à tomber juste à l’égout comme au faîtage. C’est pour cette raison qu’il est préférable, même si cela se justifie beaucoup moins qu’avec les autres types de tuiles, de procéder à un calepinage des couvertures en tuiles plates.

  2. Le pureau transversa l

    Le pureau transversal est prétendument fixe mais en réalité les tuiles plates de terre cuite ne doivent pas être posées les unes contre les autres. Le DTU 40.23 précise en effet qu’ « Il y a lieu d’éviter de bloquer latéralement les tuiles les unes contre les autres » . La largeur « utile » ( cf. Fig.1 ) est donc en réalité la largeur de la tuile + 2 mm d’espace.

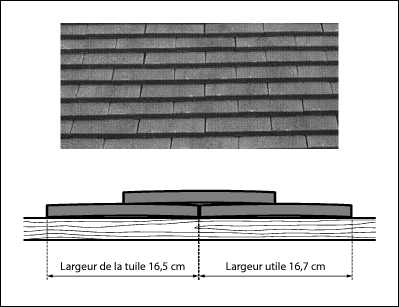

    Figure n°1 - Largeur utile d’une tuile.
