Présentation

INTRODUCTION

Les forces et efforts sollicitant les coffrages sont variés, variables ou permanents, réparties ou non. De nature statique, avec le poids des matériaux, celui du béton fini, mais aussi dynamique, avec le personnel en mouvement, la poussée hydrostatique du béton frais, les vibrations et les forces du vent, ils demandent une étude approfondie au moment de la conception des coffrages. Leur estimation théorique et chiffrée est obligatoire, les pressions et affaissements doivent être évalués, la prise en compte des tolérances effectuée, afin de choisir structures et éléments de coffrage adaptés à ces sollicitations.

La connaissance des caractéristiques mécaniques et dimensionnelles des matériaux constitutifs de ces ouvrages est donc incontournable. L’article présente ainsi un ensemble de paramètres (contraintes, épaisseurs, cisaillement, limite élastique, portée admissible…) définissant le contreplaqué, le bois, l’acier, les alliages légers, ainsi que les normes afférentes à leur utilisation. En découlent en toute logique des hypothèses et méthodologies de calcul différentes selon qu’il s’agit de coffrages verticaux ou horizontaux.

Des exemples concrets portant entre autres sur le choix d’éléments de coffrage voile et dalle, le calcul de l’étaiement et la détermination de portée de raidisseurs, permettent au lecteur une mise en pratique complète.

Cet article est réservé aux abonnés.
Il vous reste 94% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba523


Cet article fait partie de l’offre

Techniques du bâtiment : préparer la construction

(138 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

Doc & Quiz

Des articles interactifs avec des quiz, pour une lecture constructive

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

I - Hypothèse sur les appuis de la paroi coffrante

La peau de coffrage peut être soutenue soit par un double réseau de raidisseurs (R 1 et R 2 ) directement en contact avec elle, soit par un réseau simple (R 1 ), le second réseau (R 2 ) ne jouant le rôle d’appui que pour les R 1 ( cf. Fig. 1 ). Dans le premier cas, la paroi coffrante est considérée comme une plaque appuyée sur quatre côtés.

Dans le cas d’une paroi coffrante soutenue par un seul cours de raidisseurs R 1 ou lorsque la dimension « b » devient très importante par rapport à « a », la peau est considérée d’un point de vue mécanique comme appuyée sur deux côtés.

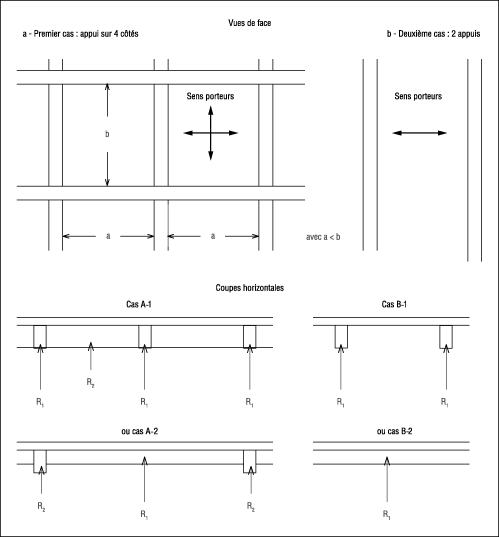

Figure n°1 - Conditions d’appuis de la paroi coffrante.

II - Sens des réseaux : conséquence sur les déformations

Les dispositions prévues sur les vues de face peuvent être inversées, les raidisseurs R 1 pouvant être placés horizontalement (cas A-2 ou B-2 de la figure 1 ).

Le cas B-2 présente un inconvénient dans le cas où le diagramme de pression est supposé triangulaire (cas des coulées rapides). En effet, si l’on souhaite obtenir la même déformation sur l’ensemble des raidisseurs R 1 , il est nécessaire de les répartir de telle sorte que la charge sur chacun soit la même ! Cette contrainte conduirait à...
