Mesure de niveau : radar à émission libre

Posté le par La rédaction dans Informatique et Numérique

Endress+Hauser propose une fréquence de 80 GHz pour répondre aux besoins spécifiques de vos applications sur liquide et solide.

La mesure de niveau par radar relève un grand nombre de défis dans différentes applications (liquides, solides en vrac, stockage, process et mesure transactionnelle.)
La clé pour parvenir à la solution idéale, c’est le choix.
Nous proposons une fréquence de 80 GHz pour répondre aux besoins spécifiques de vos applications sur liquide et solide.

Les avantages

    • Conformité aux normes/recommandations internationalement reconnues :
      NAMUR, ASME, NACE, IEC 17025, MID, OIML, FDA, 3-A, ASME BPE
    • Agréments pour zone explosible internationalement admis : ATEX, IECEx, etc.
    • Sécurité fonctionnelle selon IEC 61508 (jusqu’à SIL 3)
    • L’excellente directivité associée à un software performant permet une mesure de grande fiabilité ! La technologie embarquée Heartbeat permet de contrôler votre process comme par exemple la détection de présence de mousse ou de colmatage !
    • En plus, pour les applications sur solides en vrac :

      Raccord d’air de purge pour éviter tous les risques de colmatage et dispositif d’orientation intégrée pour plus de fiabilité.

Rendez vos process plus sûrs et plus efficaces
Le Micropilot FMR6x est le premier radar 80 GHz développé selon IEC 61508.
Doté de la technologie Heartbeat, il permet une intégration facile des fonctions de diagnostic, vérification et surveillance dans votre système de commande.

Les avantages du petit angle d’émission focalisé de 80 GHz

  • Effets de paroi réduits.
  • Moins d’interférences dues à des éléments internes.
  • Permet une installation dans de grands piquages sans extension d’antenne.
  • Montage par l’intermédiaire de vannes d’arrêt.

Il en résulte :

  • Des gammes de mesure plus larges et quels que soient la nature des produits à mesurer liquides ou solides.
  • Un montage dans des cuves ou des silos de formes complexes avec des éléments internes et des piquages.
  • Une mise en service simplifiée sans échos parasites.
  • Une précision améliorée jusqu’à ±1 mm et une large gamme de mesure jusqu’à 125 m.

  • Pour les cuves de process faiblement ou fortement agitées : le duo gagnant en 80 GHz !

    Les radars de 80 GHz présentent plusieurs avantages. Un angle d’émission de 3° est synonyme de coûts d’ingénierie et d’installation réduits, en particulier pour les cuves avec de nombreux éléments internes.
    Les antennes plus petites peuvent se monter sur des raccords process plus petits.
    La précision est très élevée avec jusqu’à 0,5 mm par exemple pour le jaugeage de cuves, et l’installation est possible sur de hauts silos de solides jusqu’à 125 m.



    Pour les produits agressifs et les process hygiéniques : FMR62
    Caractéristiques techniques

    • Antenne pleine en PTFE affleurante à effet drip off en DN50 ou DN80,
    • Raccord process : brides
    • Température : –40 à +200°C
    • Pression : -1 à +25bar
    • Plage de mesure max : 80m
    • Précision : jusqu’à ±1mm
    • Bande W 80GHz
    • En savoir plus

    Micropilot_FMR62_BS_2_new_new_new




    Pour les applications standards : FMR60
    Caractéristiques techniques

    • Antenne Drip-off PTFE DN50
    • Raccord process : à visser 1½ ou vissé sur bride UNI
    • Température : -40 à 130°C
    • Pression : -1 à +16bar
    • Plage de mesure max : 50m
    • Précision : jusqu’à ±1mm
    • Bande W 80GHz
    • En savoir plus

    FMR60

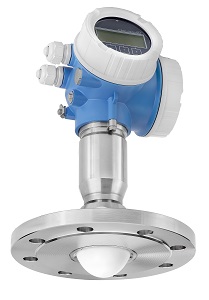

    Pour les hauts silos, pour les produits colmatants ou très poussiéreux : FMR67

    Le Micropilot FMR67 est adapté aux applications en émission libre jusqu’à 125 m et offre une concentration du faisceau élevée pour les réservoirs avec de nombreux éléments internes.

    Caractéristiques techniques

    • Raccords process : raccords filetés ou brides
    • Température : -40 à +200 °C (jusqu’à 400°C avec le FMR57) Pression : – 1 à +16 bar
    • Gamme de mesure maximale : 125 m
    • Précision : ±3 mm
    • Bande W : 80 GHz
    • Certificats internationaux pour la protection contre les explosions, SIL, agréments marine, protocole de linéarité en 5 points
    • En savoir plus

    FMR67, SDO2, GT19, Kunststoff, PTFE frontbündig DN80, DN100/PN16, S3-124
    FMR67, SDO2, GT19, Kunststoff, PTFE frontbündig DN80, DN100/PN16, S3-124
