| Réf : TBA2520

Dimensionnement du branchement
L’installation sanitaire d’un appartement

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

Cet article propose la simulation d’une installation sanitaire d’un appartement. Une fois les données techniques précisées (ressources, blocs sanitaires), le réseau d’eau froide est schématisé, soit par projection orthogonale, soit par représentation isométrique, avec les canalisations horizontales et verticales et l’ensemble de l’équipement prévu. Méthode empirique, ou méthode théorique (simplifiée ou basée sur les débits probables), plusieurs approches conduisent à la détermination du diamètre de la colonne montante et de celui des tronçons. Le calcul de la pression nécessaire à l’entrée de l’appartement se fait en évaluant les pertes de charge linéaires et singulières, mais aussi celles spécifiques à chaque appareil.

L‘approche est répétée à l’identique pour le réseau d’eau chaude. Là aussi, le professionnel est capable de déterminer les caractéristiques des canalisations et des éléments constituants l’ouvrage sans faire appel nécessairement aux lois fondamentales de la mécanique des fluides. Cependant, les mêmes méthodes théoriques peuvent être appliquées pour dimensionner la canalisation de départ et celles des tronçons. La pression au départ de la canalisation d’eau chaude sanitaire doit là aussi prendre en compte la somme des pertes de charge.

Ensuite, le choix du système de production d’eau chaude est complexe, celui de l’énergie évidemment prépondérant mais également le mode de production (instantanée ou par accumulation), la puissance calorifique et la capacité de stockage.

Basé sur le principe de la séparation des réseaux des eaux usées et eaux-vannes, le réseau d’évacuation est étudié en dernier. L’estimation porte alors sur le volume des rejets.

Cet article est réservé aux abonnés.
Il vous reste 92% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

VERSIONS

Il existe d'autres versions de cet article :

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba2520


Cet article fait partie de l’offre

Techniques du bâtiment : le second oeuvre et les lots techniques

(90 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

I - Description du branchement

Le branchement du réseau général de l’appartement ( cf .  Fig. 1 ) est situé dans une zone collective de l’immeuble, sur le pallier, par exemple, dans un local prévu à cet effet, il comprend :
  • une partie publique propriété de la société de distribution concessionnaire en étant responsable :
    • piquage ;
    • compteur ;
    • éventuellement, système de comptage à distance ;
  • une partie privée dont la gestion incombe au propriétaire des lieux :
    • clapet anti-retour ;
    • et éventuellement, un robinet de désinfection ;
    • et un ensemble de détartrage et de filtrage, ce dernier restant improbable dans les cas normaux d’adduction.

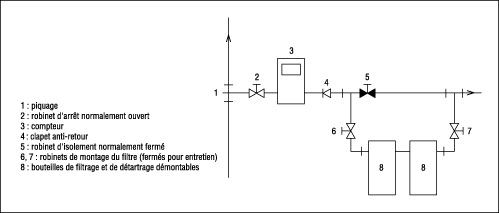

Figure n°1 - Détail du branchement.

II - Méthode simplifiée

Méthode de l’AFNOR

La méthode simplifiée a été proposée par l’AFNOR pour calculer rapidement le diamètre des canalisations dans les petites installations. Elle permet à partir des débits de base des appareils, convertis en unités de puisage ( cf . Tab. 1 ) de déterminer le diamètre du branchement, cette méthode est applicable jusqu’à quinze unités de puisage. Cette valeur correspond en fait à l’équipement courant d’un appartement de quatre/cinq pièces. Pour des installations plus importantes on devra...
