Principe de mesure
Détection de gaz par imagerie infrarouge

Ce système de détection de gaz utilise le fond de scène comme source infrarouge, un algorithme de traitement d’image met en évidence l’éventuelle présence d’un nuage de gaz sur la ligne de visée. L’évaluation de la quantité de gaz présent est réalisée par un traitement « doublement différentiel » des images infrarouges, différentiel dans le domaine spatial et dans le domaine spectral.

• Différentiation spatiale

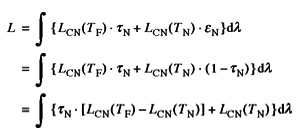

  Une simple mesure radiométrique ne permet pas directement de « voir » un nuage superposé à une scène si les deux sont à la même température. En effet, posons l’équation simplifiée de la luminance observée en regardant le fond de scène à travers le nuage :

  avec :

  T_N

   :

  la température du nuage


  T_F

   :

  la température du fond (supposé être un corps noir)


  τ_N

   :

  la transmission spectrale du nuage


  ε_N

   :

  l’émissivité spectrale du nuage (ε_N = 1 − τ_N)


  L_CN(T)

   :

  la luminance spectrale du corps noir à la température T (W · m⁻² · sr⁻¹ · µm⁻¹).


  Si la température du nuage est la même que celle du fond, alors la luminance observée L (W · m⁻² · sr⁻¹) se réécrit :

  c’est-à-dire ce que l’on obtiendrait sans nuage.

  Ce résultat est conforme à l’expérience : les nuages ne sont pas directement décelables sur les images de flux. Par contre, si l’on...
