INTRODUCTION
Ouvrage architectural permettant de se déplacer verticalement d’un niveau à l’autre d’un bâtiment ou d’une habitation, un escalier est constitué d’une suite régulière de marches. Les normes et textes réglementaires régissant sa construction sont nombreux et couvrent des aspects aussi complets que la conception des charpentes en bois, l’exécution des escaliers en béton, la sécurité de leurs utilisateurs, la résistance au feu des matériaux utilisés et l’accès aux personnes handicapées.
Le vocabulaire couramment usité autour de l’escalier est abondant et nécessaire, non seulement pour la bonne compréhension des documents traitant du sujet, mais aussi dans la pratique courante du métier. Le matériau retenu pour construire un escalier, bois, béton armé, pierre, ne modifie en rien l’approche de leur dimensionnement, le calcul du nombre de marches et de leur hauteur, du giron, du module ou la prise en compte des contraintes relatives à la ligne de foulée, l’implantation ou l’emmarchement. Un projet d’escalier doit faire dans tous les cas l’objet d’un plan d’exécution intégrant tous les éléments le constituant, notamment les limons, les contremarches, les échiffres, la trémie…
L’étude de l’agencement des marches est incontournable. Leur balancement sera déterminé à l’aide d’une méthode (géométrique, à la herse, au trapèze…) suivant le type d’escalier recherché et l’expérience du concepteur. La répartition et l’équilibre des marches sont, en effet et sans surprise, des paramètres fondamentaux, impactant directement le confort ressenti lors de l’utilisation de l’escalier.
L'expertise technique et scientifique de référence
VERSIONS
- Version courante de sept. 2015 par Williams PAUCHET
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : le second oeuvre et les lots techniques
(90 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Présentation
Autres éléments d’escalier| Plan de la page |
I - Palier
Utilisation
Un escalier avec palier requiert un espace plus important qu’un escalier droit, il ne peut être utilisé que dans le cas où l’aire disponible le permet et lorsque l’escalier constitue un élément architectural appréciable.
Les paliers sont utilisés soit :
- par nécessité, lorsqu’il faut permettre un accès à un local (palier intermédiaire) ou à l’extrémité de la volée (palier d’étage) ;
- par obligation réglementaire, pour réduire le nombre de marches dans une volée trop longue (palier de repos) ;
- par choix pratique ou esthétique, pour remplacer des marches balancées ou rayonnantes dans les quartiers tournants ;
- par choix technique, lorsqu’ils permettent la suppression d’un poteau gênant (palier porteur).
Dans les escaliers à vis, les paliers sont réduits à quelques marches pour donner accès à un local ou distribuer l’étage.
Sur le plan structurel
- Les paliers transversaux sont porteurs en encastrant des solives à chaque extrémité (cas des escaliers rampe sur rampe).

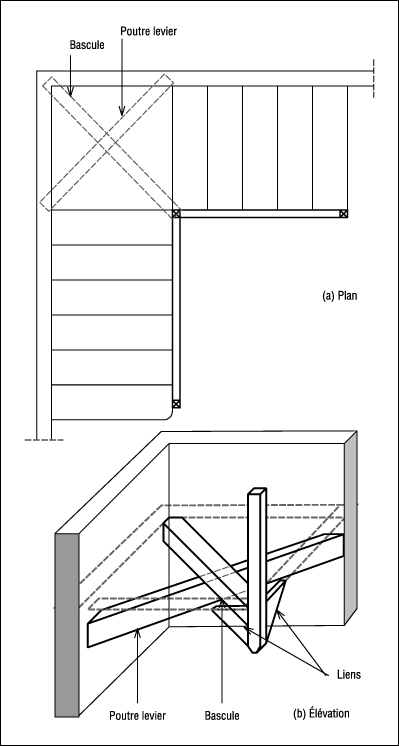

- Les paliers d’angle sont porteurs dans les escaliers à jour. Ils sont alors dits « à bascule ». Une poutre levier encastrée dans les deux murs d’échiffre, en diagonale du palier, reprend en porte-à-faux une bascule, poutre perpendiculaire à la précédente encastrée dans l’angle des deux murs d’échiffre. La bascule porte aussi le poteau de la main courante, souvent renforcé par des liens ( cf . Fig. 1 ).
- Les paliers longitudinaux sont utilisés dans des bâtiments étroits, la moitié de la largeur de la cage est occupée par l’escalier et l’autre le palier. Celui-ci, en forme de U, va de la dernière marche d’une volée à la première marche de la volée suivante ( cf . Fig. 2 ).
