Hydraulique – Débits et pertes de charge dans les réseaux
Calcul et conception des réseaux et des installations

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

Concevoir un réseau ou une installation sanitaire impose de s’intéresser de très près aux lois fondamentales qui régissent la mécanique des fluides. L’expression de la vitesse, de l’énergie, les équations déterminant l’écoulement des liquides dans les tuyaux cylindriques, autant de concepts nécessaires aux calculs des canalisations. Pour aider à l’approche théorique, il est fait appel à des définitions ou des notions comme les coefficients pondérateurs de pointe, de simultanéité, les débits de base, probables, simultanés et instantanés. Sont déterminés ensuite, sur la base des besoins, les éléments de calcul spécifique aux canalisations qu’elles soient d’adduction, d’alimentation, d’évacuation des eaux usées et eaux-vannes. Les eaux pluviales possèdent des données de base autres, qui sont l’intensité moyenne de précipitation et le coefficient de ruissellement, caractérisant la capacité de rétention d’une surface.

Les conditions d’écoulement à l’intérieur des conduites sont impactées directement par le débit, la vitesse du fluide, le diamètre de la canalisation. Elles sont également conditionnées par la résultante des pertes de charge ; pertes locales occasionnées par les raccords, coudes, divergents et convergents des canalisations, et les commandes des appareils ; pertes dues à la géographie du réseau. Le dimensionnement des canalisations est également asservi au matériau constituant la conduite, sa nature (fonte, acier, ciment poli, béton, matière plastique), la qualité de sa paroi intérieure et son degré d’incrustation. Les équations théoriques sont donc corrigées pour tenir compte de ces influences multiples et en perpétuelle évolution de certains de ces matériaux.

Cet article est réservé aux abonnés.
Il vous reste 94% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

VERSIONS

Il existe d'autres versions de cet article :

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba2515


Cet article fait partie de l’offre

Techniques du bâtiment : le second oeuvre et les lots techniques

(90 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Plan de la page

I - Réseau ramifié

Définition

La géographie d’un réseau ramifié ( cf . Fig. 1 ) affecte la structure d’un arbre, celle-ci convient le plus souvent aux réseaux d’évacuation et aux réseaux d’alimentation intérieurs des bâtiments. Son principal inconvénient consiste en l’isolement des puisages d’aval en cas de problème intervenant sur une conduite.

Les réseaux ramifiés vérifient la première loi de Kirchhoff selon laquelle la somme des débits qui aboutissent à un nœud est égale à la somme des débits qui s’en éloignent.

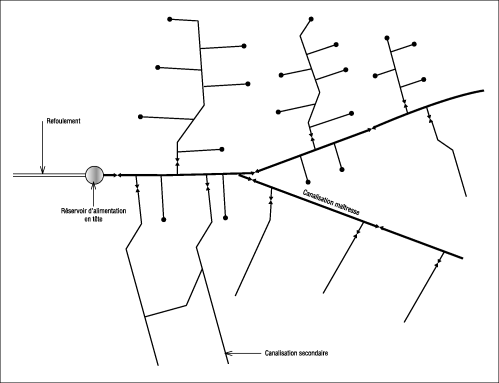

Figure n°1 - Réseau de distribution d’eau ramifié.

II - Réseau maillé

Un réseau est maillé ( cf . Fig. 2 ) lorsque les éléments de canalisation forment un ensemble de bouclages refermés sur eux-mêmes. Cette structure offre l’avantage d’équilibrer les débits et d’assurer l’adduction de l’eau dans tout le réseau en cas de désordre localisé.

Dans un réseau maillé de quelque complexité, le sens de la circulation de l’eau dans les canalisations ne peut être déterminé avec exactitude du premier coup. La répartition...
