1 - Principe de cotations - Introduction

Sommaire

Présentation

INTRODUCTION

En France, les principes de cotation des schémas de construction sont normalisés. Les cotes définissent clairement un composant, un ouvrage ou une construction. Elles sont exprimées en unités SI et sont positionnées par des lignes de cote et d’attache.

Les lignes de repère peuvent également relier un élément du dessin à une information.

Les circonférences, les cordes et arcs, les angles et secteurs et les inclinaisons nécessitent un graphisme particulier de cotation.

La valeur de la cote est placée de manière à être lue aisément et la cotation peut se faire en série, en parallèle, en coordonnées cartésiennes ou polaires.

Les niveaux et nus obéissent à un mode de cotation particulier.

Logo Techniques de l'Ingenieur

Cet article est réservé aux abonnés.
Il vous reste 95 % à découvrir.

Pour explorer cet article Consulter l'extrait gratuit

Déjà abonné ?


VERSIONS

Il existe d'autres versions de cet article :

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba140

Article inclus dans l'offre

"Techniques du bâtiment : préparer la construction"

(138 articles)

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques.

Des contenus enrichis

Quiz, médias, tableaux, formules, vidéos, etc.

Des modules pratiques

Opérationnels et didactiques, pour garantir l'acquisition des compétences transverses.

Des avantages inclus

Un ensemble de services exclusifs en complément des ressources.

Voir l'offre

Plan de la page

I - Éléments de la cotation

Les ouvrages du bâtiment sont définis par leurs dimensions : longueur, largeur, épaisseur, profondeur, hauteur, diamètre, exprimées par une cote numérique. La valeur de la cote est exprimée en unité de mesure du système international. La cote peut être linéaire ou angulaire.

Les illustrations de ce chapitre sont celles de la norme AFNOR NF P02-005 de juin 1986 – Dessins d’architecture, de bâtiment et de génie civil – Cotation.

Cote

Les cotes nécessaires sont celles qui définissent clairement et entièrement un composant, un ouvrage ou une construction. Elles sont portées directement sur le document graphique. Leurs valeurs sont adaptées à l’objet à définir selon qu’il s’agit d’un plan de masse, d’un dessin de présentation générale, d’un dessin d’exécution, etc. Chaque cote n’est inscrite qu’une seule fois.

Elles peuvent aussi être jointes à une documentation annexe pour ne pas gêner la lecture d’un graphisme complexe.

Position de la cote

Les cotes sont placées sur les vues ou sur les coupes qui représentent le plus clairement la dimension cotée.

Valeur numérique

Les valeurs de la cote sont affichées en système international (SI) :

  • kilomètres ;
  • mètres ;
  • millimètres.

L’unité choisie est indiquée dans le cartouche du document. Si, sur le même dessin, une autre unité est utilisée, le symbole de cette unité est indiqué à la suite de la valeur numérique, à l’exception de la cotation des niveaux qui s’exprime en mètre.

Lorsqu’un dessin est interrompu ou lorsqu’une partie du dessin n’est pas à la même échelle que le reste, la valeur de la cote est soulignée ( cf. Fig. 1 ).

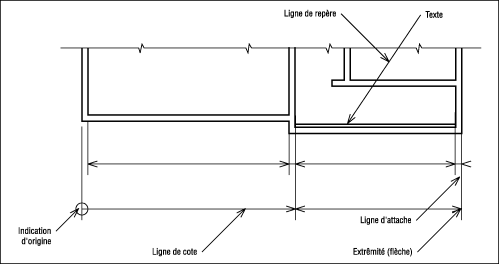

Figure n°1 - Éléments graphiques (© ETI). ...
