INTRODUCTION
Qu’elle soit de confort, amélioration des conditions d’habitation et d’activité, ou de process, respect de conditions climatiques pour des activités de production, la climatisation doit répondre à plusieurs objectifs. La régulation des températures et l’humidification (ou déshumidification) sont bien sûr les principaux, mais la qualité de l’air et le confort acoustique ne peuvent être oubliés. Le principe de fonctionnement des différents climatiseurs est celui d’un circuit frigorifique avec évaporateur, compresseur, condenseur et détendeur. Les fluides frigorigènes dont le rôle est de transférer l’énergie entre la source chaude et la source froide sont choisis pour leur capacité à libérer cette énergie, mais également sur la base de leur potentiel toxique et inflammable.
Les systèmes et procédés de mise en œuvre sont cependant bien différents au sein de la gamme très vaste des appareils destinés à la climatisation : système à détente directe, tout air, tout eau, auxquels il faut ajouter les pompes à chaleur.
Les climatiseurs à détente directe sont les plus nombreux. Les climatiseurs mobiles tiennent de nos jours une place importante sur le marché, ils sont de mise en œuvre très simple, mais de performances peu élevées. Les climatiseurs monoblocs s’installent en façade : compresseur et condensateur sont fixés à l’extérieur. Assez bruyants, ces appareils n’ont pas en général la capacité de réguler le taux d’humidité. Parmi les climatiseurs autonomes, viennent ensuite les systèmes à deux parties autonomes, multisplits ou monosplits, les armoires de climatisation.
L'expertise technique et scientifique de référence
VERSIONS
- Version courante de déc. 2017 par André BERGNER
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : le second oeuvre et les lots techniques
(90 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Présentation
Armoires de climatisation| Plan de la page |
I - Appareils constitués de deux parties autonomes
Principe et secteur d’utilisation
Ces appareils, d’une puissance frigorifique de 3 à 9 kW, ont de bonnes performances ( COP de 2,5 à 3). Ils sont destinés à traiter l’air d’un petit magasin ou d’un local de bureau de dimensions moyennes.

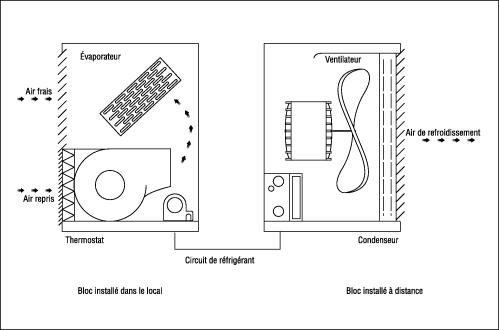

La figure 1 illustre le schéma de principe du climatiseur à éléments séparés.
Caisson intérieur
Le caisson de traitement d’air est situé à l’intérieur du local et comprend l’évaporateur et le ventilateur centrifuge de niveau sonore généralement faible.
Il peut être :
- posé en position verticale au sol, monté en allège, placé en position verticale sur un mur (mural) ;
- placé en position horizontale sous plafond (plafonnier) ;
- intégré au plafond (cassette).
Caisson extérieur
Le caisson de condensation est situé à l’extérieur et comprend le compresseur et le condenseur placé sur une terrasse, en toiture.Liaisons frigorifiques
Les deux éléments sont reliés par des liaisons frigorifiques en cuivre. Si la longueur de ces...
