INTRODUCTION
Qu’elle soit de confort, amélioration des conditions d’habitation et d’activité, ou de process, respect de conditions climatiques pour des activités de production, la climatisation doit répondre à plusieurs objectifs. La régulation des températures et l’humidification (ou déshumidification) sont bien sûr les principaux, mais la qualité de l’air et le confort acoustique ne peuvent être oubliés. Le principe de fonctionnement des différents climatiseurs est celui d’un circuit frigorifique avec évaporateur, compresseur, condenseur et détendeur. Les fluides frigorigènes dont le rôle est de transférer l’énergie entre la source chaude et la source froide sont choisis pour leur capacité à libérer cette énergie, mais également sur la base de leur potentiel toxique et inflammable.
Les systèmes et procédés de mise en œuvre sont cependant bien différents au sein de la gamme très vaste des appareils destinés à la climatisation : système à détente directe, tout air, tout eau, auxquels il faut ajouter les pompes à chaleur.
Les climatiseurs à détente directe sont les plus nombreux. Les climatiseurs mobiles tiennent de nos jours une place importante sur le marché, ils sont de mise en œuvre très simple, mais de performances peu élevées. Les climatiseurs monoblocs s’installent en façade : compresseur et condensateur sont fixés à l’extérieur. Assez bruyants, ces appareils n’ont pas en général la capacité de réguler le taux d’humidité. Parmi les climatiseurs autonomes, viennent ensuite les systèmes à deux parties autonomes, multisplits ou monosplits, les armoires de climatisation.
L'expertise technique et scientifique de référence
VERSIONS
- Version courante de déc. 2017 par André BERGNER
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : le second oeuvre et les lots techniques
(90 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Présentation
Principes générauxPrincipes
Les débits d’air traversant la centrale de traitement d’air vont devoir faire évoluer les caractéristiques températures/humidité de l’air extérieur jusqu’aux caractéristiques requises au soufflage. Cette évolution peut être reportée sur le diagramme de l’air humide. Les points significatifs sont :
- e : air extérieur ;
- m : point de mélange entre les débits air extérieur et air extrait ;
- bc 1 : sortie de la batterie chaude de préchauffage ;
- h : sortie d’humidificateur ;
- bf : sortie de la batterie froide ;
- bc 2 : sortie de la batterie chaude de chauffage ;
- v : sortie de la centrale ;
- s : point de soufflage ;
- i : air extrait.
Tous ces points de fonctionnement peuvent être mesurés et contrôlés sur l’installation.
Si le point de soufflage s est considéré comme peu variable au cours d’une saison, les caractéristiques de l’air extérieur, elles, évoluent très sensiblement toute l’année.
Cycle d’été

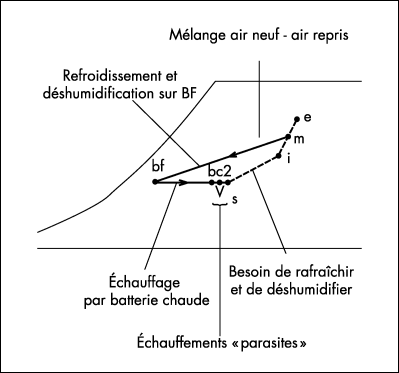

Le réchauffage en été de l’air refroidi et déshumidifié ( cf. Fig. 1 ), quoique critiquable a priori, peut se justifier techniquement dans deux cas :
- Lorsque les dégagements d’humidité sont très importants (chaleur latente élevée) ( cf. Fig. 2 ), on minimise les consommations énergétiques en s’arrangeant pour que la droite...
