Présentation

INTRODUCTION

Malgré des spécificités et des fonctionnalités assez différentes d’un produit à l’autre, les logiciels de calcul de structures présentent la même organisation générale.

Après création d’un dossier projet, la première étape consiste à modéliser la structure. La conformité entre l’ouvrage prévu par les documents contractuels et la structure étudiée à l’aide du logiciel impose de la part du projeteur la construction d’un modèle clair. Toute erreur d’interprétation doit être évitée au moment de la saisie préalable au calcul.

La génération d’une entité quelconque d’un graphique nécessite une saisie soit à partir des coordonnées de points, soit en utilisant un mode d’accrochage. Au fur et à mesure de la construction du modèle, il est conseillé de changer de point de vue ou d’utiliser la fonction multifenêtrage : l’observation est ainsi grandement facilitée.

La phase de saisies de données peut alors débuter : les informations portent sur trois niveaux distincts, les contraintes de réalisation et d’environnement, les exigences d’ordre structurel, les actions diverses s’exerçant sur l’ouvrage. À cela, il faut rajouter des données complémentaires relatives aux caractéristiques des matériaux, de la nature du sol de fondation. Une fois la méthode d’analyse retenue, le travail peut se faire par étage. S’ensuivent la génération des porteurs verticaux, celles des voiles puis celles des éléments horizontaux comme les poutres et les dalles.

Logo Techniques de l'Ingenieur

Cet article est réservé aux abonnés.
Il vous reste 92 % à découvrir.

Pour explorer cet article Consulter l'extrait gratuit

Déjà abonné ?


DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1030

Article inclus dans l'offre

"Techniques du bâtiment : l'enveloppe du bâtiment"

(131 articles)

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques.

Des contenus enrichis

Quiz, médias, tableaux, formules, vidéos, etc.

Des modules pratiques

Opérationnels et didactiques, pour garantir l'acquisition des compétences transverses.

Des avantages inclus

Un ensemble de services exclusifs en complément des ressources.

Voir l'offre

Plan de la page

I - Saisie à partir des coordonnées de points

La saisie des cordonnées de points est le premier mode de saisie

Pour cela, on entre ces coordonnées en tapant au clavier des valeurs x, y, z dans le repère global Oxyz de départ. Certains logiciels n’offrent pas d’autre possibilité pour construire le modèle destiné au calcul.

Dans certains cas, il est possible de choisir un nouveau repère afin de faciliter cette saisie.

Exemple

L’exemple ci-après illustre la méthode ( cf .  Fig. 1 ).

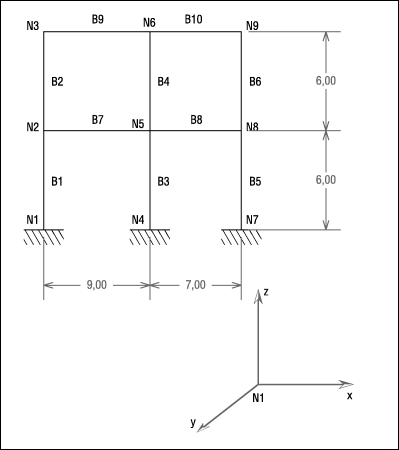

Figure n°1 - Saisie d’un portique par les coordonnées des nœuds.

Une structure plane est constituée par un portique à deux étages de 12 m de hauteur totale comportant deux travées respectivement de 9 m et 7 m. La construction graphique nécessite donc de saisir 9 nœuds et 10 barres. On suppose que le système d’axes a son origine au point représentatif du nœud N1.

On peut noter deux manières de saisir cette structure, correspondant chacune à deux logiciels différents.

A - Saisie directe des nœuds

Un menu propose des commandes : Nœuds → Barres → Appuis → Relaxation, etc. qui doivent être activées dans l’ordre indiqué.

Les étapes sont donc les suivantes.

Activation du menu « Nœuds »

Un tableau s’affiche à l’écran ( cf .  Tab. 1 ).

...
