INTRODUCTION
La conception, la typologie et les spécificités des assemblages métalliques sont au centre de ce petit article très bref, mais complet.
L’assemblage est considéré comme un « élément sensible ». De ce fait, il y a des règles et des exigences à respecter en la matière, dont l’essentiel consiste à anticiper les problèmes préalables et les risques à venir.
Ensuite, il s’agit de réussir la conception de l’assemblage lui-même. Savoir calculer les efforts, les déformations, la résistance, etc., est au cœur des connaissances techniques de base en construction métallique.
Enfin, il est fait un rappel synthétique des éléments basiques élémentaires destinés à entrer dans la composition d’un assemblage métallique.
Le lecteur complétera la connaissance de ce domaine avec l’article [TBA1374] qui traite plus spécifiquement du rivetage, boulonnage et collage des aciers de construction.
L'expertise technique et scientifique de référence
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : l'enveloppe du bâtiment
(130 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Présentation
Assemblages de type semi-encastré| Plan de la page |
I - Introduction
Définition
Par assemblages de type articulé, on entend les assemblages entre éléments, qui n’ont été ni conçus, ni dimensionnés pour transmettre des moments de flexion.
Les assemblages de ce type sont conçus pour transmettre, par voie aussi directe que possible, des efforts depuis l’élément supporté vers l’élément porteur. Si l’on excepte les moments faibles, résultant de la non-coïncidence entre certaines lignes d’action des efforts, aucun effet significatif de flexion n’est à considérer.
Transmission des forces directes
De tels assemblages ont donc pour mission de transmettre des forces dites directes, comme un effort tranchant dans un assemblage poutre-poteau ou poutre-poutre ou un effort axial de traction ou de compression dans les couvre-joints d’une membrure de poutre en treillis, en pied de poteau ou encore dans un joint rabouté de poteau réalisé à l’aide de couvre-joints.
Les assemblages étant présumés fonctionner comme des rotules, on comprend pourquoi la stabilité des bâtiments doit comporter des contreventements afin d’assurer la stabilité.
Poutres en treillis
De tels assemblages sont réservés aux poutres en treillis, dans les systèmes de contreventement et à la jonction entre poutres et poteaux d’ossatures à mailles rectangulaires, pour lesquelles la résistance aux efforts horizontaux est assurée par des éléments structuraux de grande raideur (voile, noyau central, portique de contreventement...).

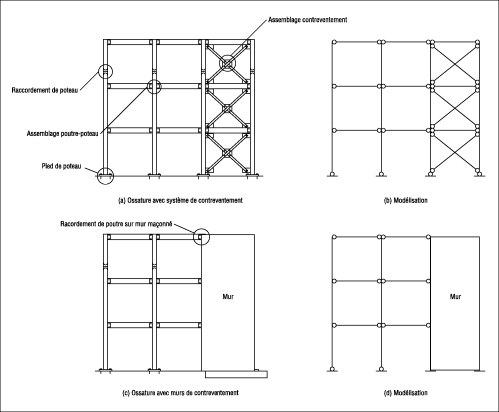

Sur la figure 1 , une ossature multi-étagée à maille rectangulaire ( cf. Fig. 1a) représente des assemblages de type articulé avec une modélisation correspondante ( cf. Fig.1b). On remarque que les efforts horizontaux sont repris par un contreventement ou par un voile de béton.
