Raccordements
Conception, typologie et spécificités des assemblages métalliques

Principe

Un raccordement est réalisé pour prolonger un poteau, une poutre ou tout autre élément structural. Il est destiné à transférer les efforts intérieurs depuis un tronçon d’élément vers le tronçon adjacent tout en ne pouvant constituer un point faible de la structure quant à la résistance, à la rigidité ou à la ductilité. Cette transmission d’efforts s’effectue habituellement au moyen de divers plats fixés de manière appropriée aux tronçons dont ils assurent la jonction ou par soudures.

Les raccordements représentés aux figures 1 à 4 illustrent la plupart des dispositions que l’on rencontre.

Les joints de raccordement

Il y a de multiples manières de réaliser les joints de raccordement. On peut utiliser les couvre-joints habituels pour assurer la transmission complète des efforts ou simplement pour restaurer la continuité.

Les couvre-joints peuvent être à simple ou à double recouvrement. Les boulons de fixation sont alors sollicités respectivement à simple ou double cisaillement ( cf. Fig. 1 ).

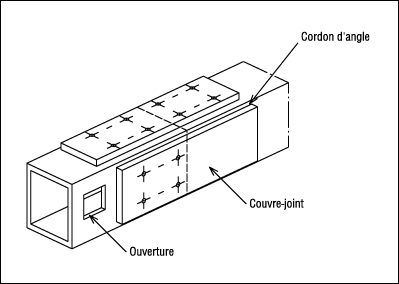

Figure n°1 - Raccordement par couvre-joints (© ETI).



On peut aussi souder des platines d’extrémité et fixer ces dernières par des boulons ( cf. Fig. 2 ).
