INTRODUCTION
Quelles sont les caractéristiques des appareils domestiques ? Comment concevoir une installation électrique tout en assurant la protection des personnes ? Quelle sera la consommation de l’ensemble des appareils ?
Avant même le tracé d’un schéma de principe, il est primordial de prendre en compte la nature et l’importance des éléments constituant le bâtiment. À ce stade de la conception, différents éléments doivent être définis : les puissances mises en jeu aux différents niveaux de l’installation, le schéma du neutre et le mode de liaison du point neutre à la terre.
Nous présenterons tout d’abord dans cet article les méthodes pour calculer les puissances et intensités absorbées dans le circuit.
Ensuite, nous expliquerons comment établir la courbe de puissance réelle dans un bâtiment, en prenant en compte la consommation simultanée dans plusieurs endroits du lieu.
Enfin, nous détaillerons les différentes liaisons du neutre possibles dans un bâtiment. Le choix du schéma du neutre est très important car il conditionne les mesures de protection des personnes contre les contacts indirects. Dans cette dernière partie, nous exposerons donc les critères de choix ainsi que la méthodologie à suivre pour adopter la meilleure solution.
Cet article est réservé aux abonnés.
Il vous reste 95 % à découvrir.
Déjà abonné ? Se connecter
DOI (Digital Object Identifier)
Présentation
Le schéma du neutreArticle inclus dans l'offre
"Techniques du bâtiment : le second oeuvre et les lots techniques"
(90 articles)
Actualisée et enrichie d’articles validés par nos comités scientifiques.
Quiz, médias, tableaux, formules, vidéos, etc.
Opérationnels et didactiques, pour garantir l'acquisition des compétences transverses.
Un ensemble de services exclusifs en complément des ressources.
Définition des bases générales de l’installation
Au stade de la conception d’une installation, l’évaluation des puissances mises en jeu aux différents niveaux de l’installation et le schéma du neutre ou mode de liaison du point neutre à la terre doivent être définis avant même le tracé d’un schéma de principe. Ce sont les deux éléments conditionnels :
- le premier parce qu’il permet de déterminer la puissance du (ou des) transformateur(s) HT/BT ;
- le deuxième parce qu’il précise la nature de l’appareillage avec le nombre de pôles, le seuil de déclenchement ainsi que le dimensionnement des canalisations.

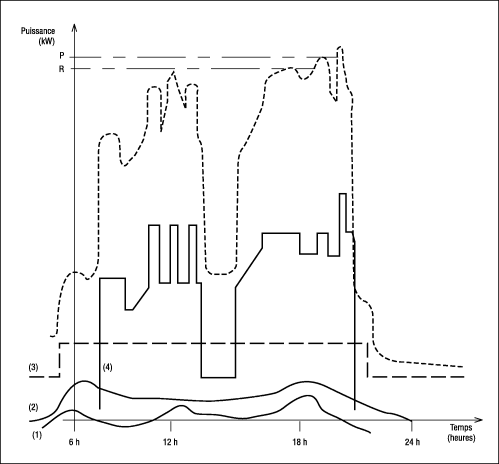

Un bâtiment à usage industriel ou commercial, une usine ou un centre hospitalier sont les cas les plus complexes. La seule méthode d’évaluation des puissances réelles est d’établir le diagramme de fonctionnement des récepteurs gros consommateurs d’énergie, en fonction du temps (cf . Fig. 1 ). La courbe de puissance totale à prendre en compte est la somme des courbes élémentaires des récepteurs considérés. Les différentes courbes de puissance sont numérotées :
- 1 = ascenseurs et monte-charges ;
- 2 = ensemble des éclairages ;
- 3 = équipements de chauffage et climatisation ;
- 4 = machines outils et moteurs.
La courbe de puissance totale est indiquée en pointillés.
