Le schéma du neutre
Les bases de calcul d’une installation électrique

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

Quelles sont les caractéristiques des appareils domestiques ? Comment concevoir une installation électrique tout en assurant la protection des personnes ? Quelle sera la consommation de l’ensemble des appareils ?

Avant même le tracé d’un schéma de principe, il est primordial de prendre en compte la nature et l’importance des éléments constituant le bâtiment. À ce stade de la conception, différents éléments doivent être définis : les puissances mises en jeu aux différents niveaux de l’installation, le schéma du neutre et le mode de liaison du point neutre à la terre.

Nous présenterons tout d’abord dans cet article les méthodes pour calculer les puissances et intensités absorbées dans le circuit.

Ensuite, nous expliquerons comment établir la courbe de puissance réelle dans un bâtiment, en prenant en compte la consommation simultanée dans plusieurs endroits du lieu.

Enfin, nous détaillerons les différentes liaisons du neutre possibles dans un bâtiment. Le choix du schéma du neutre est très important car il conditionne les mesures de protection des personnes contre les contacts indirects. Dans cette dernière partie, nous exposerons donc les critères de choix ainsi que la méthodologie à suivre pour adopter la meilleure solution.

Cet article est réservé aux abonnés.
Il vous reste 92% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba2825


Cet article fait partie de l’offre

Techniques du bâtiment : le second oeuvre et les lots techniques

(90 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

Importance du choix

Le schéma du neutre choisi conditionne les mesures de protection des personnes contre les contacts indirects. Quel que soit le schéma du neutre, ces derniers assurent la protection des personnes, mais chacun présente des qualités et des inconvénients en regard de la réalisation, l’économie, le maintien en service et l’entretien.

Á l’origine de l’installation, on fixe le mode de distribution d’énergie. Le schéma adopté sera le même jusqu’aux circuits terminaux alimentant les récepteurs. Le choix du mode de liaison à la terre du point neutre au secondaire du transformateur détermine :

  • le type de schéma avec le nombre de conducteurs actifs ;
  • la distribution du conducteur neutre, la liaison des masses ;
  • le type des appareils de coupure et de protection.

I - Les différents types de neutre

A - Schéma TT (neutre à la terre)

Présentation du schéma TT

Le point neutre du secondaire du transformateur d’alimentation est relié à la terre (cf .  Fig. 1 ). Les masses de l’installation sont reliées également à des prises de terre connectées à celle du neutre.

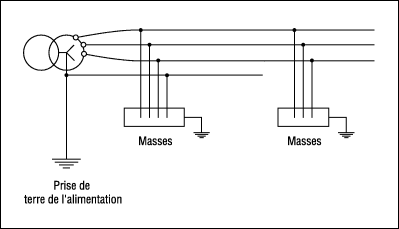

Figure n°1 - Schéma TT.

Dans ce schéma, un défaut provoquant un contact entre phase et masse génère un courant le long d’une « boucle de défaut » qui comprend généralement la terre sur une partie de son parcours. L’intensité de ce courant de défaut est inférieure à celle d’un court-circuit entre phases mais...
