Les divers modes de stockage massif d’énergie, compléments de puissance aux générations électriques intermittentes

Posté le par La rédaction dans Énergie

[Tribune : Raymond Bonnaterre]

L’utilisation intensive des ressources électriques intermittentes telles que les ressources éoliennes ou photovoltaïques nécessite de disposer d’une réserve importante de stockage d’énergie permettant de réguler en tension et en puissance la qualité du courant mis à la disposition du réseau électrique local.

Le couplage de ces ressources intermittentes avec des centrales électriques alimentées au gaz naturel ou au charbon  permet d’assurer un réglage grossier de la puissance générée, mais certains moyens plus précis tels que les centrales de pompage turbinage  ou l’utilisation de batteries électrochimiques en tampon sont nécessaires pour assurer la régulation fine de la génération de puissance sur le réseau.

Si l’Europe utilise massivement le pompage turbinage installé en particulier dans le Massif Alpin (Autriche, Suisse, Allemagne, Italie, France), d’autres nations comme le Japon semblent vouloir mettre à profit leur maîtrise dans les technologies des générateurs électrochimiques pour assurer la régulation fine des puissances délivrées.

Parmi les systèmes électrochimiques disponibles, le plus séduisant, en raison de la disponibilité naturelle des matériaux utilisés dans sa conception et exempt de Lithium, pour ce type d’application où la batterie est fixe, est sans nul doute la batterie Sodium-Soufre qui ne fait appel massivement qu’à de l’aluminium pour les boitiers et couvercles de chaque accumulateur, à de l’alumine béta transporteuse à chaud (vers les 300°C) d’ions Na+ comme séparateur, ressemblant beaucoup à une coquille d’œuf, en un peu moins fragile,  et à du sulfure de sodium inclus dans un réseau de fibres de carbone comme matière électrochimiquement active. Durant la charge les ions sodium traversent  le séparateur et forment du sodium fondu dans la chambre ad’ hoc, les ions sulfures sont oxydés en Soufre fondu dans son réseau de fibres de carbone.

Le principal  inconvénient de ce type de batteries dont le chef de file mondial est le Japonais NGK Insulators, est sa propension à s’enflammer en cas de court-circuit interne par  rupture de l’alumine. En effet, le sodium liquide entre alors en contact violent avec le soufre fondu.

Afin de limiter les dégats, NGK livre la batterie d’éléments enfouis dans du sable  et équipée de systèmes limitant la propagation des incendies aux accumulateurs voisins.

Celui qui saurait rendre improbable ce type d’incident ferait faire un grand pas au stockage électrique de l’énergie.

Les plus récentes installations de ce type de batterie sont celles réalisées sur l’île de Miyakojima (pour 4MW ou 28 MWh), située à 300 km au sud ouest de l’île d’Okinawa. Citons également la vente d’une batterie de 245 MWh (35 MW) à l’italien Terna.

D’autres types de batteries semblent être candidates également au stockage de grandes quantités d’énergie électrique.

Les batteries au Lithium-Ion sont dès à présent largement sollicitées pour ce type d’applications.

Près de chez nous citons par exemple le système MaxSine eStorage d’Alstom Grid associé au système batterie Intensium Max 20M de SAFT (500 kWh ou 1MW durant 30 minutes) en conteneur et qui devrait être fourni en fin 2014 à EDF pour évaluation aux Renardières. Ce type de batterie a déjà été livré en 2014 par la Saft au Department of  Defense américain.

Au Japon c’est la sous-station de Nishi Sendai qui va être équipée sur 6000 m2 d’un immense système batterie Lithium-Ion  de 20 MWh et de puissance 20 MW (FIG.I).

Figure 1 : Illustration de la sous-station japonaise de Nishi Sendai  de Tohoku-Electric Power

Enfin, citons l’accord de joint-venture conclu entre Sony et Hydro-Québec qui vont créer Esstalion Technologies installé à Varennes au Québec en charge du développement de batteries au Lithium Ion Phosphate de Fer (Olivine) destinées à équiper les réseaux électriques gérés par Hydro-Québec.

Dans les divers modes de stockage d’électricité il faut également citer les systèmes REDOX. Le plus célèbre est celui largement étudié par Sumitomo Electric à base de sels de Vanadium (Fig.2 et 3).

Figure 2 : Accumulateur REDOX

Le générateur électrochimique est équipé de deux réservoirs de solutions de Vanadium à des degrés d’oxydation différents qui alimentent « en canard » (pompage continu) un système électrochimique qui forme en charge du V(5+) et du V(2+) respectivement dans l’un et l’autre des compartiments séparés par une membrane échangeuse de protons (PEM) et qui en décharge consomme ces formes très oxydées et très réduites des cations vanadium.

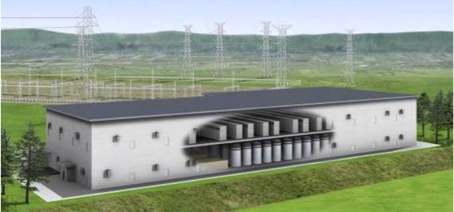

Fig 3 : projet de sous station de 6 MWh de Minami Hayakita au japon (Sumitomo Electric)

Le principal handicap de ces systèmes, outre sa décharge assez lente, limitée par la surface et la propreté de la membrane, c’est la mobilisation de sels d’un métal peu abondant. En effet pour stocker 6 MWh d’électricité, sous une tension nominale de 1,5 V il faut stocker une quantité d’électricité de 4 MAh.

Or dans un tel système il faut mobiliser deux cations vanadium pour obtenir un électron ce qui se traduit à l’échelle molaire par: il faut deux atome-gramme de vanadium (102g) pour générer 26,8 Ah (un Faraday) d’électricité, ce qui fait 15,2 tonnes de Vanadium pour stocker les 4 MAh de la batterie de Minami Hayakita. Pour mémoire, la consommation mondiale de Vanadium en 2012 était de l’ordre de 80000 tonnes (roskill.com).

Pour approfondir vos connaissances dans les divers modes de stockage d’énergie, vous pouvez vous reporter au site de l’Energy Storage Association (ESA)



Par Raymond Bonnaterre
