Calculs des éléments de l’installation
Installation électrique : définitions

Pour explorer cet article
Télécharger l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !

Sommaire

Présentation

INTRODUCTION

Afin d’étudier ou de dimensionner une installation électrique, il est nécessaire au préalable de bien comprendre le cadre complet de l’ouvrage et de lister toutes les informations utiles. Ces renseignements à fournir sont regroupés dans des catégories bien définies et reconnues par tous.

En effet, pour concevoir de manière efficace une installation électrique, il faut en premier lieu définir la nature du bâtiment (sa classe, son emplacement géographique), la puissance des machines en son sein, ou encore les conditions particulières de maintenance et les données d’environnement (humidité, risque de chocs mécaniques,…). Ces renseignements sont primordiaux car ils déterminent les textes réglementaires et les normes qui régiront la conception de l’installation.

La liaison du point neutre est aussi un élément central dans l’installation. Elle dépend de certaines règles de sécurité ainsi que des principes de continuité d’alimentation (certains matériels et activités ne doivent en aucun supporter des coupures). Pour cela, nous présenterons en dernière partie les trois types de schémas normalisés à partir du poste de transformation connecté au réseau.

Cet article est réservé aux abonnés.
Il vous reste 95% à découvrir.

Pour explorer cet article
Téléchargez l'extrait gratuit

Vous êtes déjà abonné ?Connectez-vous !


L'expertise technique et scientifique de référence

La plus importante ressource documentaire technique et scientifique en langue française, avec + de 1 200 auteurs et 100 conseillers scientifiques.
+ de 10 000 articles et 1 000 fiches pratiques opérationnelles, + de 800 articles nouveaux ou mis à jours chaque année.
De la conception au prototypage, jusqu'à l'industrialisation, la référence pour sécuriser le développement de vos projets industriels.

DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba2805


Cet article fait partie de l’offre

Techniques du bâtiment : le second oeuvre et les lots techniques

(90 articles en ce moment)

Cette offre vous donne accès à :

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques

Des services

Un ensemble d'outils exclusifs en complément des ressources

Un Parcours Pratique

Opérationnel et didactique, pour garantir l'acquisition des compétences transverses

ABONNEZ-VOUS

Lecture en cours
Présentation
Plan de la page

Calculs et schémas

Les calculs portent essentiellement sur :

  • la section des conducteurs ;
  • le niveau de protection contre les surintensités ;
  • les puissances des transformateurs.

Sont définis, dans l’ordre suivant :

  • le bilan des puissances qui conditionne la section des conducteurs (ceux-ci étant par ailleurs tracés sur un plan-masse) ;
  • le niveau de protection des disjoncteurs, des fusibles et des relais de protection thermique.

En pratique, les schémas sont élaborés parallèlement aux calculs, l’un corrigeant l’autre. Il est important de disposer de plans-masse sur lesquels le tracé des canalisations est considéré comme définitif (autant que possible) car les longueurs des conducteurs sont indispensables au calcul de leur section.

I - Élaboration du schéma général de principe

Le schéma général de principe

Un schéma général est nécessaire pour préciser certains éléments conditionnels de l’ensemble de l’installation.

En principe, il ne comporte pas de précisions sur :

  • les types et les caractéristiques des appareils alimentés ;
  • les longueurs et les sections des conducteurs.

Mais il constitue la base technique qui précise :

  • le régime du point neutre ;
  • le nombre, éventuellement, de transformateurs du poste principal ;
  • la technologie choisie pour les alimentations de sécurité ;
  • l’alimentation des équipements sensibles.

Si possible, ou si nécessaire, les tableaux secondaires sont aussi indiqués.

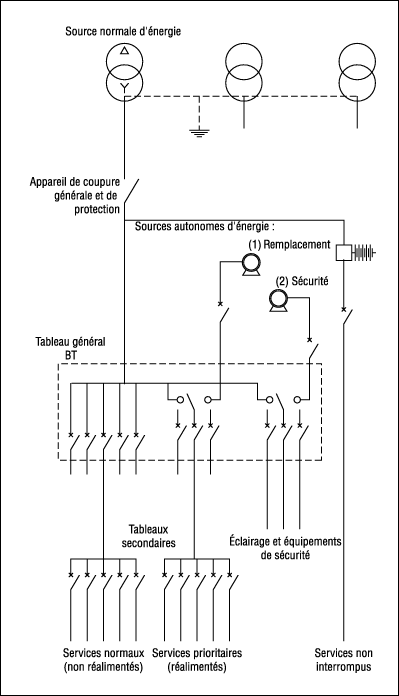

Un tel exemple de schéma général de principe (cf .  Fig. 1 ) doit préciser, au moins, les éléments décrits ci-après.

Figure n°1 - Schéma général de principe.
