INTRODUCTION
Définir les contraintes passe par l’étude du rôle des actions extérieures que sont les forces, les moments et les actions des appuis. D’autre part, lorsqu’on s’intéresse aux propriétés de la contrainte, on doit tenir compte de leur double type : normale et tangentielle.
L’article rappelle qu’une contrainte est d’abord le rapport d’une force sur une surface, et ensuite concerne tout à la fois un point et une direction, voire deux directions opposées. Pour simplifier, retenons déjà que la contrainte est apparentée à une pression (elle utilise d’ailleurs la même unité de mesure, le Mpa).
Dans un souci pédagogique, l’auteur donne divers exemples de calculs à travers le prisme élémentaire, le prisme tronqué, le parallélépipède rectangle élémentaire, plus le cas particulier de l’ellipsoïde, cadre de travail pour l’analyse des lignes isostatiques (entrée dans le domaine de l’« élasticimétrie »).
Pour de plus amples informations, le lecteur est invité à lire les articles complémentaires [TBA1340] et [TBA1345] .
L'expertise technique et scientifique de référence
DOI (Digital Object Identifier)
Cet article fait partie de l’offre
Techniques du bâtiment : l'enveloppe du bâtiment
(130 articles en ce moment)
Cette offre vous donne accès à :
Une base complète d’articles
Actualisée et enrichie d’articles validés par nos comités scientifiques
Des services
Un ensemble d'outils exclusifs en complément des ressources
Un Parcours Pratique
Opérationnel et didactique, pour garantir l'acquisition des compétences transverses
Présentation
Les forces moléculaires et contraintes en un point - Introduction| Plan de la page |
I - Définition de la contrainte
Rôle des actions extérieures

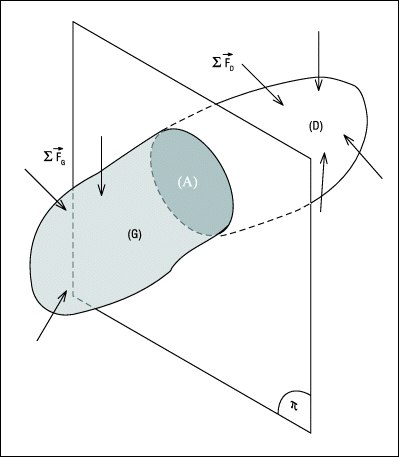

Les actions extérieures, forces et moments, y compris les actions des appuis, maintiennent la pièce en équilibre ( cf . Fig. 1 ).
