Nicolas JOUVRAY : ICS Triplex France, ISaGRAF
Lire cet article issu d'une ressource documentaire complète, actualisée et validée par des comités scientifiques.
Lire l’articleINTRODUCTION
Les langages de programmation des systèmes automatisés sont décrits dans deux normes complémentaires :
-
la norme CEI 61131-3 fait l'objet de l'article [S 8 030v2] ;
-
la norme CEI 61499 est décrite dans l'article présent.
La norme CEI 61499 est une méthode permettant la distribution de blocs fonctionnels CEI 61499 individuels définis pour un programme CEI 61499 répartis sur de multiples ressources. Les blocs fonctionnels standards CEI 61499 sont disponibles avec la bibliothèque CEI 61499.
Dans un projet CEI 61499, on peut créer des programmes dans lesquels on insère des blocs fonctionnels de base CEI 61499 et des blocs fonctionnels composites CEI 61499.
L'implémentation de CEI 61499 dans ISaGRAF est basée sur les normes CEI 61499-1 et CEI 61499-2.
Cet article est réservé aux abonnés.
Il vous reste 92 % à découvrir.
Déjà abonné ? Se connecter
DOI (Digital Object Identifier)
Présentation
Temps d'exécution de cycle des programmes CEI 61499Article inclus dans l'offre
"Automatique et ingénierie système"
(138 articles)
Actualisée et enrichie d’articles validés par nos comités scientifiques.
Quiz, médias, tableaux, formules, vidéos, etc.
Opérationnels et didactiques, pour garantir l'acquisition des compétences transverses.
Un ensemble de services exclusifs en complément des ressources.
5. Implémentation du qualificatif WITH

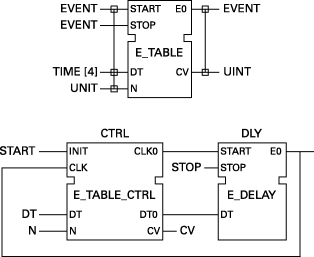

ISaGRAF assure automatiquement la synchronisation entre les entrées de données et les entrées d'événements. La représentation graphique CEI 61499 du bloc fonctionnel E_TABLE ci-après démontre les entrées de données DT et N retenues avec l'entrée d'événements START et la sortie de données CV retenue avec l'entrée d'événements EO. ISaGRAF retient automatiquement l'entrée de données CV avec l'entrée d'événement EO.
