INTRODUCTION

Les fondations profondes se distinguent des fondations superficielles par leur profondeur d’ancrage dans le sol. Elles sont dites « élancées » et ne présentent généralement pas de semelles, à la différence des fondations superficielles. Les fondations profondes peuvent être des pieux (réalisés mécaniquement), des barrettes (pieux forés de section allongée ou composite) ou des puits (creusés à la main). On les nomme tous « pieux ».

Après avoir donné quelques définitions et rappelé les mécanismes de transmission de la charge de la fondation au terrain (§1), cet article donne la classification des pieux, les principes d’exécution, les critères de choix, les avantages et inconvénients des différents types de pieux (en bois, en métal, en béton armé, pieux battus moulés, forés, micropieux, puits,…) (§2). La détermination de la contrainte de rupture et celle du frottement latéral unitaire à partir des essais au pressiomètre Menard sont détaillées aux paragraphes 3 et 4. Les paragraphes 5 et 6 sont consacrés au dimensionnement des fondations profondes sous différents types de chargement et à la justification d’une fondation profonde soumise à un effort axial. Enfin, un exemple est donné en fin d’article.

Le lecteur pourra également consulter les articles : Rôle des fondations TBA1250 et Les fondations superficielles TBA1260 pour plus de détails sur ces sujets ainsi que les articles : Les matériaux constitutifs du béton armé TBA1105 , Les granulats courants pour béton TBA1110 , Les granulats légers TBA1112 , Les bases de calcul du béton armé TBA1120 , L'adhérence béton-acier TBA1125 , Les éléments en traction TBA1130 , Les éléments en compression TBA1132 , Le béton armé aux Eurocodes TBA1140 consacrés au béton armé.

Logo Techniques de l'Ingenieur

Cet article est réservé aux abonnés.
Il vous reste 95 % à découvrir.

Pour explorer cet article Consulter l'extrait gratuit

Déjà abonné ?


DOI (Digital Object Identifier)

https://doi.org/10.51257/a-v1-tba1265

Article inclus dans l'offre

"Techniques du bâtiment : l'enveloppe du bâtiment"

(131 articles)

Une base complète d’articles

Actualisée et enrichie d’articles validés par nos comités scientifiques.

Des contenus enrichis

Quiz, médias, tableaux, formules, vidéos, etc.

Des modules pratiques

Opérationnels et didactiques, pour garantir l'acquisition des compétences transverses.

Des avantages inclus

Un ensemble de services exclusifs en complément des ressources.

Voir l'offre

Valeurs de résistance de pointe

Les valeurs de la résistance de pointe q u ont été établies empiriquement à partir d’essais de chargement de pieux. La banque de données qui a permis de fournir les valeurs de q u est fondée sur les résultats d’environ 200 essais sur des chantiers de référence concernant l’ensemble des types de pieux utilisés en France dans la plupart des natures de sol.

On ne traite dans ce chapitre que de la méthode pressiométrique, la méthode pénétrométrique étant similaire ( cf . fascicule 62, titre V).

La contrainte de rupture est donnée par l’expression :

Calcul de la pression limite nette équivalente : P le *

Dans une formation porteuse homogène ( cf . Fig. 1 ), elle est calculée par l’expression :

Avec :

  • b = min (a,h) ;
  • a = moitié de la largeur B de l’élément de fondation si celle-ci est supérieure à 1 m et à 0,50 m dans le cas contraire ;
  • h = ancrage dans la couche porteuse.

Pl*(z) est obtenu en joignant par des segments de droite sur une échelle linéaire les différents Pl*.

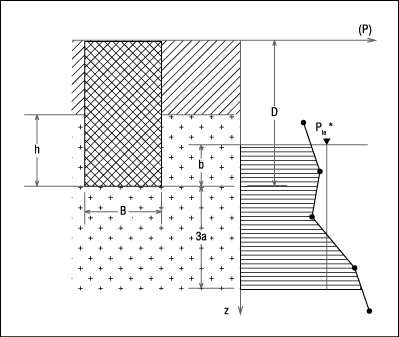

Figure n°1 - Définition de la pression limite nette équivalente.
